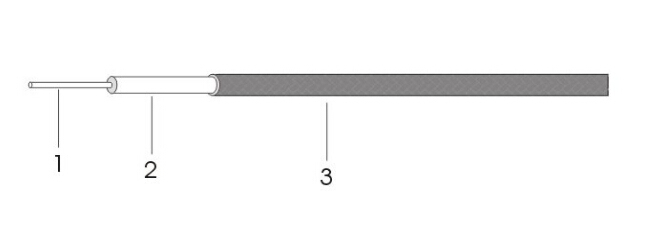

结构参数
| 项目 | 材料 | 直径(mm) |
|---|---|---|
| 1. 内导体 | 镀银铜包钢线 | 0.52 |
| 2. 绝缘体 | 聚四氟乙烯(PTFE) | 1.65 |
|
3. 外导体 |
浸锡铜线编织 | 2.15 |
电性能参数
| 电容(pF/m) | 95 |
| 阻抗(ohm) | 50 |
| 传输速率(%) | 70 |
| 截止频率(GHz) | 61 |
| 延时(ns/m) | 4.7 |
|
最大工作电压(kVrms) |
1.5 |
|
衰减屏蔽到18GHz(dB) |
100 |
机械和环境性能
| 最小弯曲半径(mm) | 6 |
| 最小弯曲半径(重复) (mm) | 20 |
| 工作温度范围(℃) | -55至+125 |
衰减和平均功率（20℃，海平面测试条件）
| 频率(GHz) | 衰减(dB/m) | 功率(CW) |
|---|---|---|
| 0.5 | 0.45 | 173.5 |
| 1.0 | 0.64 | 121.5 |
| 3.0 | 1.35 | 66.6 |
| 5.0 | 1.51 | 52.2 |
| 10.0 | 2.22 | 35.8 |
| 20.0 | 3.29 | 24.3 |
