KSR低损电缆
KSR低损电缆
金信诺生产的KSR低损耗电缆具有使用频度高、柔软性好、衰减小、一致性好、耐候性好等特点,目前主要应用于移动、微波通讯,以及其设备中传输高频信号。我们的产品覆盖KSR100、KSR195、KSR200、KSR240、KSR300、KSR400、KSR500、KSR600、
FLL142、FLL179D、FLL375、FLL560、FLL620等众多型号，并为您提供贴心的服务。

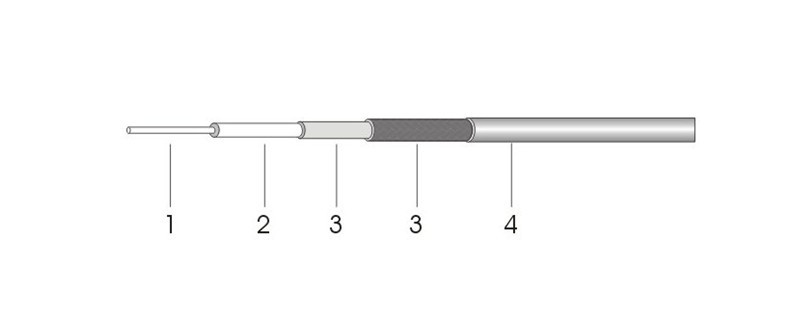

结构参数
| 项目 | 材料 | 直径(mm) |
|---|---|---|
| 1. 内导体 | 裸铜线 | 1.42 |
| 2. 绝缘体 | 发泡聚乙烯 | 3.81 |
| 3. 外导体 | 自粘铝箔+镀锡铜线编织 | Nom.4.52 |
| 4. 护套 | 聚乙烯 | 6.10 |
电性能参数
| 电容(pF/m) | 79.4 |
| 阻抗(ohm) | 50 |
| 传输速率(%) | 84 |
| 内导体直流电阻(ohm/m) | 11.43 |
| 外导体直流电阻(ohm/m) | 13.40 |
| 护套耐压(Vrms) | 5000 |
| 峰值功率(KW) | 5.6 |
| 衰减屏蔽(>dB) | 90 |
机械和环境性能
| 工作温度范围(℃) | -40至+80 |
| 弯曲半径(mm) | 30 |
| ROHS环保 | 符合 |
衰减和平均功率
| 频率(MHz) | 衰减(dB/100m) | 平均功率(KW) |
|---|---|---|
| 30 | 4.4 | 1.30 |
| 50 | 5.7 | 1.00 |
| 150 | 9.9 | 0.58 |
| 220 | 12.0 | 0.48 |
| 450 | 17.3 | 0.33 |
| 900 | 24.8 | 0.23 |
| 1500 | 32.4 | 0.18 |
| 1800 | 35.6 | 0.16 |
| 2000 | 37.7 | 0.15 |
| 2500 |
42.4 |
0.13 |
| 5800 | 66.8 | 0.09 |
