主要技术特性
| 电气性能 | 材料及机械性能 | |||||
|---|---|---|---|---|---|---|
| 特性阻抗 | 50Ω | 内导体 | 插针 | 黄铜 | 镀金 | |
| 频率范围 | DC~18GHz | 插孔 | 铍青铜 | 镀金 | ||
| 额定电压 | 335V rms | 壳体及其他金属件 | 黄铜/不锈钢 | 镀金/钝化 | ||
| 介质耐压 | 1000V rms | 弹性件 | 铍青铜 | 镀金 | ||
| 电压驻波比 | ≤1.05+0.1f(GHz) | 绝缘介质 | PTFE或LCP | |||
| ≤1.05+0.08f(GHz) | 配半柔、半刚电缆中心 | 密封圈 | 硅橡胶 | |||
| 接触电阻 | ≤3mΩ | 中心接触件 | 温度范围 | -65℃ ~+165℃ | ||
| ≤2mΩ | 外接触件 | 耐久性 | 500次 | |||
| 绝缘电阻 | ≥5000MΩ | |||||
| 插入损耗 | ≤0.06√f(GHz)dB | |||||
具体型号
 |
 |
| 产品型号 | 适配电缆 | 备注 |
|---|---|---|

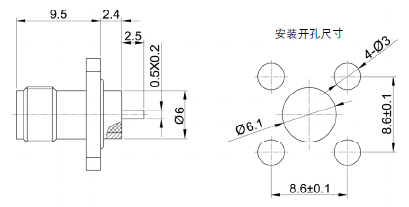

| SMA-KFD148 | |
 |
 |
| 产品型号 | D | 备注 |
|---|---|---|

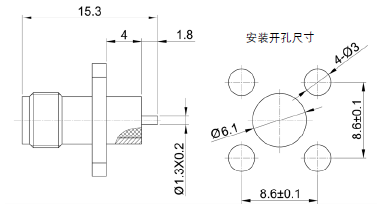

| SMA-KFD149 | * | |
 |
 |
| 产品型号 | 适配电缆 | 备注 |
|---|---|---|

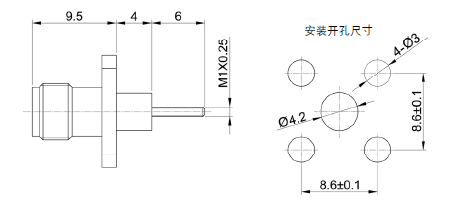

| SMA-KFD152 | |
 |
 |
| 产品型号 | 适配电缆 | 备注 |
|---|---|---|

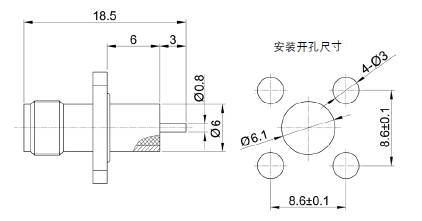

| SMA-KFD153 | |
 |
 |
| 产品型号 | 适配电缆 | 备注 |
|---|---|---|

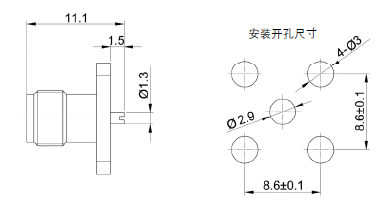

| SMA-KFD154 | |
 |
 |
| 产品型号 | 适配电缆 | 备注 |
|---|---|---|
| SMA-KFD155G | |
 |
 |

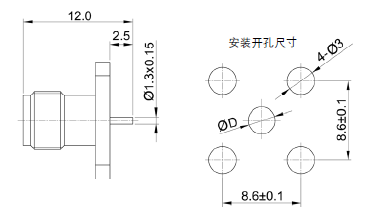

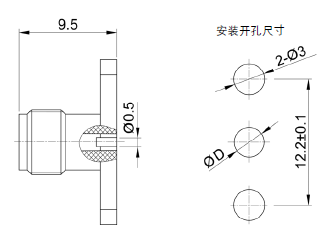

| 产品型号 | D | 备注 |
|---|---|---|
| SMA-KFD159 | * | |
 |
 |

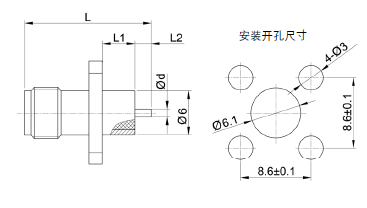

| 产品型号 | L1 | L2 | L | d |
|---|---|---|---|---|
| SMA-KFD160 | 4.0 | 2.0 | 15.5 | 1.0 |
| SMA-KFD161 | 4.0 | 5.0 | 18.5 | 1.0 |
| SMA-KFD162 | 4.0 | 9.0 | 22.5 | 1.0 |
| SMA-KFD277 | 4.0 | 1.5 | 15.0 | 0.7 |
| SMA-KFD281 | 3.0 | 6.0 | 18.5 | 1.3 |
 |
 |
| 产品型号 | 适配电缆 | 备注 |
|---|---|---|
| SMA-KFD163 | |
 |
 |

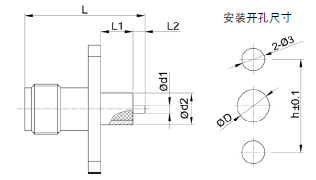

| 产品型号 | L1 | L2 | L | h | d1 | d2 | D |
|---|---|---|---|---|---|---|---|
| SMA-KFD164 | 4.0 | 1.5 | 15.0 | 12.2 | 0.8 | 4.1 | 4.2 |
| SMA-KFD165 | 4.0 | 1.5 | 15.0 | 10.2 | 0.8 | 4.0 | 4.2 |
| SMA-KFD166 | 4.0 | 0.8 | 14.3 | 12.2 | 0.6 | 4.0 | 4.2 |
| SMA-KFD273 | 5.0 | 3.0 | 17.5 | 10.2 | 1.0 | 4.5 | 4.6 |
 |
 |

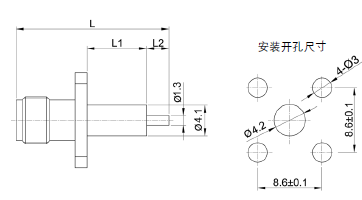

| 产品型号 | L1 | L2 | L |
|---|---|---|---|
| SMA-KFD177 | 8.0 | 3.0 | 20.5 |
| SMA-KFD178 | 5.0 | 4.2 | 18.7 |
| SMA-KFD285 | 25.0 | 5.0 | 39.5 |
| SMA-KFD298 | 25.0 | 12.0 | 46.5 |
 |
 |

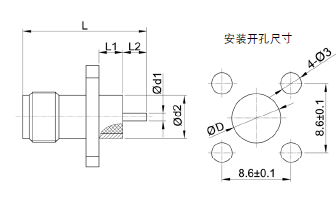

| 产品型号 | L1 | L2 | L | d1 | d2 | D |
|---|---|---|---|---|---|---|
| SMA-KFD179 | 3.0 | 3.0 | 15.5 | 1.0 | 6.0 | 6.1 |
| SMA-KFD194 | 4.0 | 5.0 | 18.5 | 1.3 | 6.0 | 6.1 |
| SMA-KFD198 | 4.0 | 2.0 | 15.6 | 0.8 | 4.8 | 4.9 |
| SMA-KFD202 | 4.0 | 0.8 | 14.4 | 0.6 | 4.0 | 4.1 |
| SMA-KFD279 | 2.4 | 2.4 | 14.5 | 0.5 | 5.2 | 5.3 |
