描述

额定温度:70℃

参考标准:ANSI/EIA/TIA-568c&YD/T1019&IEC61156&UL444

实芯裸铜导体

颜色标识PE绝缘

撕裂绳(可选)

PVC或LSZH或PE护套

包装:打卷装箱或轴装

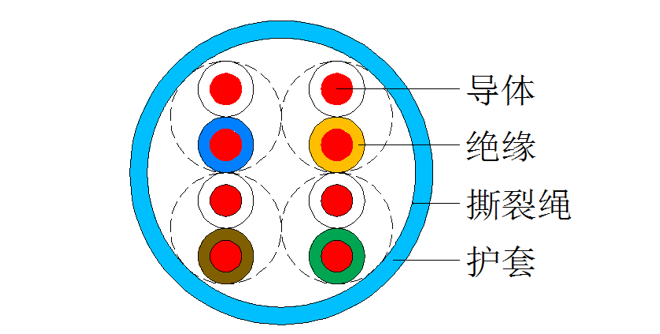

结构

导体:24AWG单根实芯裸铜

绝缘:PE,外径0.88mm参考

成缆:4对芯线对绞集合,橙/白橙、蓝/白蓝、绿/白绿、棕/白棕

外被:PVC、LSZH、PE护套、颜色可选,直径4.80mm参考



物理特性

最小静态弯曲直径:8倍电缆外径

撕裂绳拉力:≥200N



电气特性

  单根导体直流电阻(max)   9.38 Ω/100m
  线对直流电阻不平衡(max)   5 %
  导体间介电强度(DC, 1min)   1 KV
  绝缘电阻最大值   5000 MΩ/KV
  工作电容最大值   5.6 nf/100m
  线对对地电容不平衡   330 pf/100m
  时延差(max)   45 ns/100m
  特性阻抗   100±15 Ω
  传输速率   60 %



传输特性

频率
MHz
衰减ATT
db/100m
RL
db,min
NEXT
db,min
PSNEXT
db,min
ACRF
db,min
PSACRF
db,min
PD
max,ns/100m
4 4.1 23.0 56.3 53.3 51.7 48.7 552
8 5.8 24.5 51.8 48.8 45.7 42.7 546.7
10 6.5 25.0 50.3 47.3 43.8 40.8 545.4
16 8.2 25.0 47.3 44.3 39.7 36.7 543
20 9.3 25.0 45.8 42.8 37.7 34.7 542
25 10.4 24.3 44.3 41.3 35.8 32.8 541.2
31.25 11.7 23.6 42.9 39.9 33.9 30.9 540.4
62.5 17 21.5 38.4 35.4 27.8 24.8 538.6
100 22 20.1 35.3 32.3 23.8 20.8 537.6
