TR组件用波控片系列

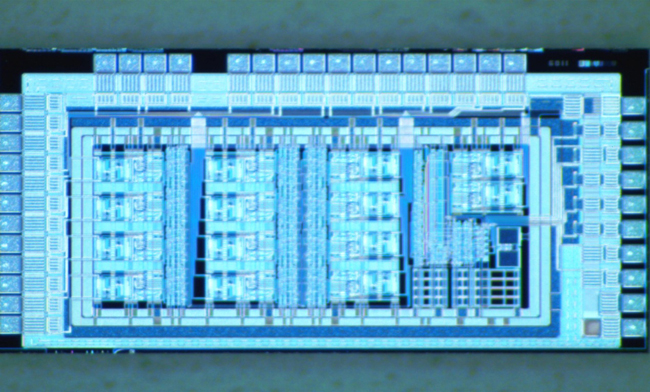

WBTR1009 串转并驱  更多产品



一、 概述 该电路的主要功能是将串行输入的 21 位 0V~5V 信号,转换为并行数据,再通过电 压变换,驱动输出-5V~0V 的互补信号。串行输入的数据中有一位是回读标识,用于实 现数据回读。

二、 技术指标

2.1 功能说明 1) 输入的 21 位数据依次为:RBF、SD0、SD1、ST1~ST6、AT1~AT6、SR1~SR6。 2) 输出 14 对差分信号,依次为:S1~S12、rf_sw1、rf_sw2,每一组都是由互补信 号组成,如 S1 信号由 S1+、S1-组成。其中+为同相输出,-为反相输出。当输出 的数据是“1”时,同相输出端为 0V,反相输出端为-5V。S1~S6 是输入数据 ST1~ST6,SR1~SR6 经过缓冲器、双路开关后的差分输出。S7~S12 是输入数据 AT1~AT6 经过缓冲器后的差分输出。rf_sw1 是 T_R 信号的差分输出,rf_sw2 是 ST0、ST1 经过与门后的输出。 3) ST0、ST1 为串行输入 SD0,SD1 不经过差分驱动器直接输出。 4) SEL 为高时,电路处于数据保持状态,不接收新数据;SEL 为低时,电路处于 接收状态,在 CLK 的下降沿接收 DATA 端的数据,串行移位寄存器进行相应的 移位操作。 5) 回读功能:接收到的数据帧分为正常写数据帧和回读数据帧,两种数据帧的回 读标识位 RBF 分别为 0 和 1。对应正常写数据帧,串转并电路的 DATA 端为输 入模式,接收主机的数据;对应回读数据帧,主机发送完数据后,间隔一段时 间后将主机的 DATA 端置为输入模式,之后输出同步时钟信号;串转并电路在 接收到回读数据帧后,准备好相关数据,在同步时钟的上升沿将 DATA 端设置 为输出模式,并输出数据,主机在时钟下降沿接收数据,发送完毕后,串转并 电路在 SEL 为高后将 DATA 端置为输入模式,之后主机的 DATA 端设置为输出 模式。 6) 在数据写入以及回读完成后,在 DARY 的上升沿,将 20 位移位寄存器的数据加 载到缓冲器中,根据 T_R 的状态进行相应的输出。 7) T_R 为高时,双路开关选择 ST1~ST6;T_R 为低时,双路开关选择 SR1~SR6。

2.2 原理说明 该专用集成电路由数字和模拟部分组成。数字部分由串并转换移位寄存器、缓冲寄 存器、多路开关等功能电路构成。模拟部分即是由电压转换电路组成,另外还加了一块 上电复位电路。 电路上电后,上电复位模块开始工作,对数字部分的寄存器、时钟、数据进行清零, 大约 1µs 结束清零,数字部分电路在时钟下降沿开始将串行数据变并行数据工作,再将 并行数据送入模拟部分电路,驱动放大后输出。
