TR组件用电源管理系列
一、 概述

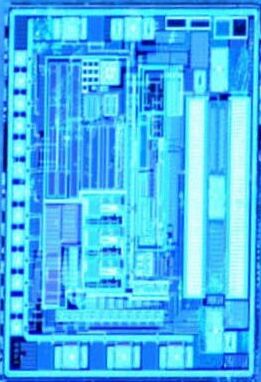

WB1307 是一款专用的 GaAs 型功率放大器栅极驱动电路，为功放栅极提供稳压和栅极调制作用。该电路在输入信号 IN 端(TTL 电平)的控制下，输出稳定的电压。在 IN
端低电平输入时，输出电压为-2V，使功放器件关断；在 IN 端高电平输入时，输出电压为-0.3V～-1.0V，使功放器件打开。其中-0.3V、-0.4V、-0.5V、-0.6V、-0.7V、
-0.8V、-0.9V、-1.0V，可通过调节 R1、R2、R3 进行选择，以适应各种 MOSFET 栅极的不同导通需求。
二、 产品特点
1. 输出电压精度：±10mV（-0.3V~-0.8V 输出）；±100mV(-2V 输出)；
2. 工作电压范围宽:4.5V-5.5V、-5.5V ~ -4.5V。
