RG405 更多产品

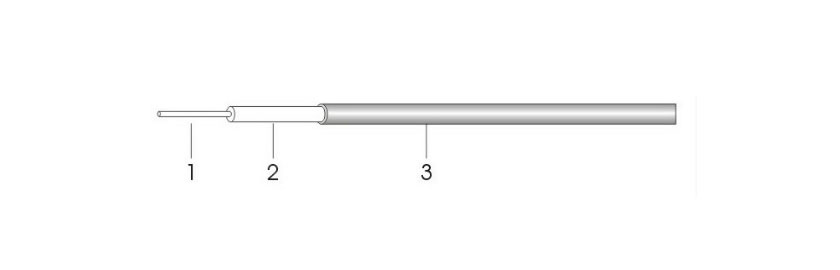

结构参数
项目 | 材料 | 直径(mm) |
---|---|---|
1. 内导体 | 镀银铜包钢线 | 0.51 |
2. 绝缘体 | 聚四氟乙烯(PTFE) | 1.68 |
3. 外导体 | 无缝退火紫铜管 | 2.20 |
电性能参数
电容(pF/m) | 95.1 |
阻抗(ohm) | 50 |
灭晕电压(KVrms@60Hz) | 1.5 |
承受电压(KVrms@60Hz) | 5.0 |
截止频率(MHz) | 61000 |
机械和环境性能
最小弯曲半径(mm) | 7.63 |
外导体承受温度(℃) | 175 |
工作温度范围(℃) | -55至+125 |
衰减和平均功率(20℃, 海平面测试条件)
频率(GHz) | 衰减(dB/m) | 功率(CW) |
---|---|---|
0.5 | 0.45 | 232.0 |
1.0 | 0.64 | 162.4 |
3.0 | 1.26 | 86.4 |
5.0 | 1.51 | 69.8 |
10.0 | 2.22 | 47.9 |
20.0 | 3.29 | 32.6 |
