高频线缆, 100Ω, 7P * 28AWG + 6C * 29AWG, PVC 外被

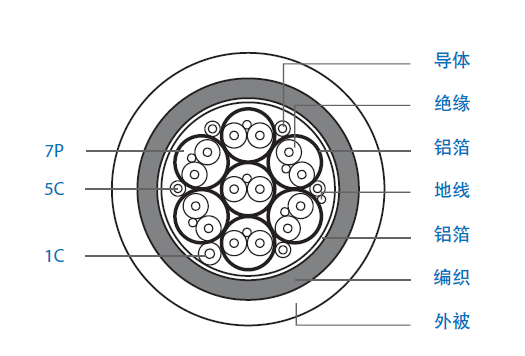

结构
| 7P(双绞线) | 成缆 |
| 导体：28 AWG 镀锡铜线0.38 | 半成品：7P+6C+地线， 一起成缆 |
| 绝缘：0.43 mm of FPE, 外径：1.24 mm | 地线： 28 AWG 镀锡铜线 0.38 |
| 颜色：白-绿，白-红，白-蓝，白-橙 | 内屏蔽：单面非自粘铝箔 |
| 白-棕，白-紫，白-灰 | 编织 |
| 地线：28 AWG 镀锡铜线 0.38 | 外屏蔽：36 AWG 铝镁合金导体，重叠率 85% |
| 对屏蔽：铝箔麦拉带, 铝面朝内 | 外被 |
| 对外被：麦拉带 | 0.75 mm 柔性PVC, 颜色 - 黑 直径： 9.8 mm 参考 |
| 6C(低频线) | 印字 |
| 导体：29 AWG 镀锡铜线 0.36 | E258654 AWM STYLE 20276 Ⅰ/Ⅱ A/B 80℃ 30V |
| 绝缘： 0.17 mm of FPE, 外径：0.7 mm | KINGSIGNAL [Date code] xxxxM |
| 颜色 - 白，紫，黄，橙，灰 | |
| 绝缘： 0.35 mm of FPE, 外径：1.05 mm, 颜色 - 粉红 |
电气性能
| 差模阻抗(Ohms @ TDR,28AWG 信号对) | 100 ±15 |
| 绝缘电阻(MOhms/km) | 30 |
| 耐压测试(VAC/min,50Hz ) | 400 |
| 最大工作电压(VMS) | 400 |
| 工作温度(℃) | -40~+85 |
损耗
| 频率(MHZ) | 损耗(dB/m) |
|---|---|
| 1 | 0.09 |
| 10 | 0.18 |
| 65 | 0.34 |
| 100 | 0.44 |
| 200 | 0.64 |
| 400 | 0.94 |
| 600 | 1.36 |
| 800 | 1.79 |
物理特性
弯曲半径： 静态：49 mm /动态：98 mm
