高频线缆, 100Ω, 8对, 26AWG, PVC 外被
UL 20276 符合 燃烧VW-1

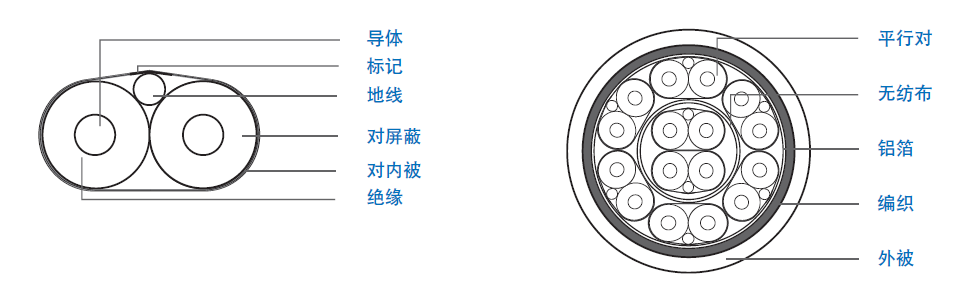

结构

  平行对   成缆
  导体:26 AWG 单根镀银铜线, 外径0.404 mm   半成品:8 对 (#1-8) 一起成缆
  绝缘:0.47 mm of FPE, 外径:1.35 mm, 颜色 - 本色   内屏蔽:双面铝箔,重叠率 25%
  对:扁平及平行   编织
  地线:26 AWG 单根镀锡铜线, 外径0.404 mm   外屏蔽:36 AWG 镀锡导体,重叠率 80%
  对屏蔽:铝箔麦拉带, 铝面朝内,颜色 - 蓝   外被
  对外被:PET   0.76 mm 柔性PVC, 颜色 - 黑 直径:9.3 mm 参考
  对外径:1.65*2.58mm 参考   印字
  对的标识:第1对整个长度标识#1 ,第2对整个长   E258654 AWM STYLE 20276 AWM Ⅰ/Ⅱ A/B 80℃
                   标识 #2,共8对   30V KSHS-11-26-008 KINGSIGNAL xxxxM

电气性能

  测试8米,功能适用10 GHz
  差模阻抗(Ohms@TDR)   100±5
  电容(pF/m, 1kHz)   Nom.42
  延时(ns/ft)   Nom. 1.55
  延时差(对内,ps/8m, Max)   80
  延时差(对间,ps/8m, Max)   350
  导体直流电阻(Ohms/km @ 20℃, Max)   130
  绝缘电阻(GOhms/km)   1.0
  传播速率(%)   Nom.70
  介电强度(V)   100
  衰减 (SDD21)
           频率(GHz)   衰减(dB/10m Max)
                   0.10   2.1
                   1.25   8.1
                   2.50   12.0
                   5.00   19.0
                   7.00   24.7
                   10.00   34.3

物理特性

  弯曲半径   5 * OD Min
  操作温度(℃)   -40~+85
  储存温度(℃)   -25~+65
