高频线缆, 100Ω, 2对, 28AWG, PVC 外被
UL 758, Page 20276; CSA22.2 No.210 符合 VW-1 / FT1

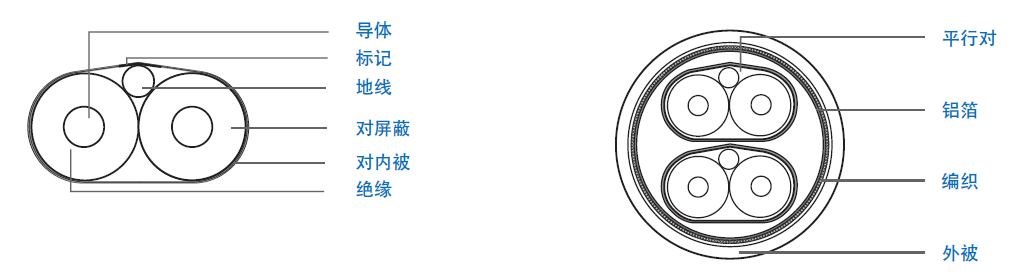

结构

  平行对   成缆
  导体:28 AWG 单根镀银铜线, 外径0.35 mm   半成品:2 对 (#1-2) 一起成缆
  绝缘:0.41 mm of FPE, 外径:1.17 mm, 颜色 - 本色   内屏蔽:双面铝箔,重叠率 25%
  对:扁平及平行   编织
  地线:28 AWG 单极镀锡铜线, 外径0.33 mm   外屏蔽:38 AWG 镀锡导体,重叠率 80%
  对屏蔽:铝箔麦拉带, 铝面朝内,颜色 - 蓝   外被
  对外被:PET   0.64 mm 柔性PVC, 颜色 - 黑灰色 直径: 4.70±0.20 mm
  对外径:1.4 * 2.6 mm 参考   印字
  对的标识:第1对整个长度标识#1 ,第2对整个长   方利来:HIGH-SPEED 28AWG CABLE 2PAIR xxxxM
                   标识 #2   华为:E258654 AWM STYLE 20276 28AWG Ⅰ/Ⅱ
    A/B 80℃ 30V VW-1 CSA TYPE AWM 28AWG Ⅱ A/B
    80℃ 30V FT1 KSHS-11-28-002 KINGSIGNAL xxxxM

电气性能

  测试7米,功能适用10 GHz
  差模阻抗(Ohms@TDR)   100±5
  电容(pF/m, 1kHz)   Nom.42
  延时(ns/ft)   Nom. 1.55
  延时差(对内,ps/7m, Max)   80
  延时差(对间,ps/7m, Max)   350
  差模转共模(SCD21, dB)   Nom. 28
  导体直流电阻(Ohms/km @ 20℃, Max)   220
  绝缘电阻(GOhms/km)   1.0
  传播速率(%)   Nom.70
  介电强度(V)   100
  峰进运行电压(V)   100
  测试电压(线/线/屏蔽 Vrms 50Hz 1min)   500
  衰减 (SDD21)
           频率(GHz)   衰减(Nom. dB/7m)
                   1.25   8.9
                   2.50   13.5
                   5.00   21.0
                   7.00   26.1
                   9.00   31.6
                   10.00   33.7

物理特性

  弯曲半径(mm, min)   40
  操作温度(℃)   -40~+85
  储存温度(℃)   -25~+65
