高频线缆, 100Ω, 2P * 25AWG + 2C * 22AWG, PVC 外被

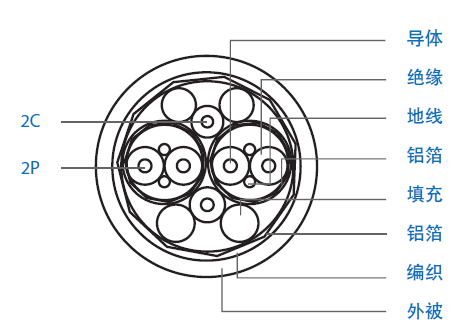

结构
| 2P | 成缆 |
| 导体：25 AWG 镀锡铜线7*0.18 | 半成品：2P+2C+填充， 一起成缆 |
| 绝缘：0.45 mm of FPE, 外径：1.45 mm | 内屏蔽：单面非自粘铝箔 |
| 颜色-绿-红，蓝-橙 | 编织 |
| 地线：28 AWG 镀锡铜线 7*0.127 | 外屏蔽：38 AWG 镀锡导体，重叠率 80% |
| 地线：28 AWG 镀锡铜线 0.38 | 外被 |
| 对屏蔽：铝箔麦拉带, 铝面朝内，颜色-黄 | 0.65 mm 柔性PVC, 颜色 － 黑 直径：7.00 mm 参考 |
| 2C | 印字 |
| 导体：22 AWG 镀锡铜线 7*0.26 | E258654 AWM STYLE 20276 24AWG Ⅰ/Ⅱ A/B 80℃ 30V |
| 绝缘：0.20 mm of PVC, 外径：1.20 mm | KINGSIGNAL [Date code] xxxxM |
| 颜色-白，黑 |
电气性能
| 差模阻抗(Ohms @ TDR,28AWG 信号对) | 100 ±15 | |
| 电容(pF/m, 1 kHz, 25AWG 信号对) | Nom.43 | |
| 延时(ns/m, 25AWG 信号对) | Nom.4.5 | |
| 导体直流电阻(Ohms/km@20℃, Max) | 25AWG 22AWG |
110 50 |
| 绝缘电阻(GOhms/km) | 1.0 | |
| 介电强度(V) | 100 | |
| 峰进运行电压(V) | 100 | |
| 测试电压(线/线/屏蔽 Vrms 50Hz 1min) | 500 |
物理特性
| 弯曲半径 | 5 * OD Min |
| 操作温度(℃) | -40~+85 |
| 储存温度(℃) | -25~+65 |
