高频线缆, 100Ω, 2对, 26AWG, PVC 外被
UL 20276 符合 燃烧VW-1

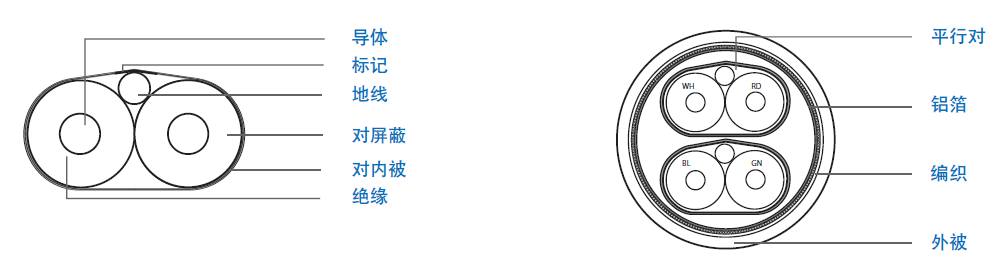

结构

  平行对   成缆
  导体:26 AWG 单根镀银铜线, 外径0.404 mm   半成品:2 对 (#1-2) 一起成缆
  绝缘:0.47 mm of FPE, 外径:1.35 mm   内屏蔽:双面铝箔,重叠率 25%参考
            颜色 - 白-红,蓝-绿   编织
  对:扁平及平行   外屏蔽:38 AWG 镀锡导体,重叠率 80%
  地线:26 AWG 单根镀锡铜线, 外径0.404 mm   外被
  对屏蔽:铝箔麦拉带, 铝面朝内,颜色 - 蓝   0.55 mm 柔性PVC, 颜色 - 黑 直径: 5.00 mm 参考
  对外被:PET   印字
  对外径:1.52*2.32mm 参考对的   E258654 AWM STYLE 20276 26AWG Ⅰ/Ⅱ A/B 80℃ 30V
  对的标识:第1对整个长度标识#1 ,第2对整个   VW-1 CSA TYPE AWM 26AWG Ⅱ A/B 80℃ 30V FT1
                   长度标识 #2   KSHS-02-26-002 KINGSIGNAL xxxxM

电气性能

  测试8米,功能适用1.25 GHz
  差模阻抗(Ohms @ TDR)   100 ±5
  电容(pF/m,1kHz)   Nom. 42
  延时(ns/ft)   Nom.1.55
  延时差(ps/8 m, 对内)   70
  延时差(ps/8 m, 对间)   350
  导体直流电阻(Ohms/km@20℃,Max)   130
  绝缘电阻(GOhms/km)   1.0
  介电强度(V)   100
  峰进运行电压(V)   100
  测试电压(线/线/屏蔽 Vrms 50Hz 1min)   500
  衰减 (SDD21)
           频率(GHz)   衰减(Nom. dB/8m)
                   0.10   2.1
                   1.25   8.1

物理特性

  弯曲半径   5 * OD Min
  操作温度(℃)   -40~+85
  储存温度(℃)   -25~+65
