高频线缆, 100Ω, 2对, 30AWG, PVC 外被
UL 20276 符合 燃烧VW-1

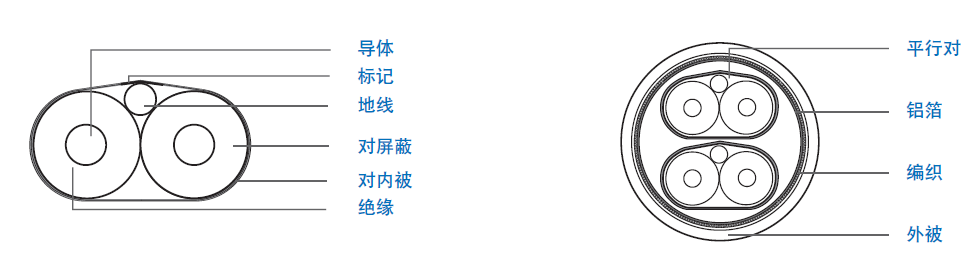

结构
| 平行对 | 成缆 |
| 导体：30 AWG 单根镀银铜线, 外径0.254 mm | 半成品：2 对 (#1-2) 一起成缆 |
| 绝缘：0.30 mm of FPE, 外径：0.86 mm, 颜色 - 本色 | 内屏蔽：双面铝箔，重叠率 25%参考 |
| 对：扁平及平行 | 编织 |
| 地线：30 AWG 单根镀锡铜线, 外径0.26 mm | 外屏蔽：38 AWG 镀锡导体，重叠率 80% |
| 对屏蔽：铝箔麦拉带, 铝面朝内，颜色 - 蓝 | 外被 |
| 对外被：PET | 0.65 mm 柔性PVC, 颜色 - 黑 直径： 4.5 mm 参考 |
| 对外径：1.12*1.83mm 参考 | 印字 |
| 对的标识：第1对整个长度标识#1 ，第2对整个长度 | E258654 AWM STYLE 20276 AWM Ⅰ/Ⅱ A/B 80℃ |
| 标识 #2 | 30V KSHS-11-30-002 KINGSIGNAL [Date code] xxxxM |
| [Date Code] 是4位数，前两位是制造周，后两位是制造年 | |
| 如 - 1011为2011年第10周生产的线材 |
电气性能
| 测试5.5米，功能适用10 GHz | |
| 差模阻抗(Ohms@TDR) | 100±5 |
| 电容(pF/m, 1kHz) | Nom.42 |
| 延时(ns/ft) | Nom. 1.55 |
| 延时差(对内,ps/7m, Max) | 50 |
| 延时差(对间,ps/7m, Max) | 350 |
| 导体直流电阻(Ohms/km @ 20℃, Max) | 330 |
| 绝缘电阻(GOhms/km) | 1.0 |
| 传播速率(%) | Nom.70 |
| 介电强度(V) | 100 |
| 峰进运行电压(V) | 100 |
| 测试电压(线/线/屏蔽 Vrms 50Hz 1min) | 500 |
| 衰减 (SDD21) | |
| 频率(GHz) | 衰减(Nom. dB/5.5m Max) |
| 1.25 | 8.4 |
| 2.50 | 12.8 |
| 5.00 | 20.2 |
| 7.00 | 25.8 |
| 9.00 | 33.0 |
| 10.00 | 35.0 |
物理特性
| 弯曲半径 | 5 * OD Min |
| 操作温度(℃) | -40~+85 |
| 储存温度(℃) | -25~+65 |
