高频线缆, 100Ω, 2对, 24AWG, PVC 外被
UL 758, Page 20276; CSA22.2 No.210 符合 VW-1 / FT4

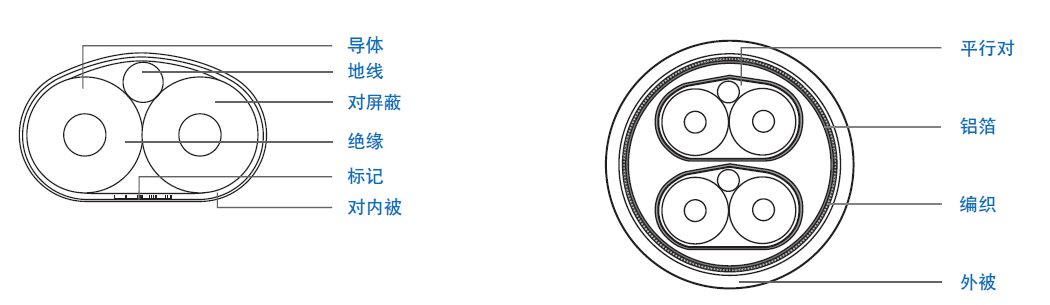

结构

  平行对   成缆
  导体:24 AWG 单根镀银铜线, 外径0.508 mm   半成品:2 对 (#1-2) 一起成缆
  绝缘:0.57 mm of FPE, 外径:1.66 mm, 颜色 - 本色   内屏蔽:双面铝箔,重叠率 25%参考
  对:扁平及平行   编织
  地线:24 AWG 单根镀锡铜线, 外径0.515 mm   外屏蔽:38 AWG 镀锡导体,重叠率 65%
  对屏蔽:铝箔麦拉带, 铝面朝内,颜色 - 蓝   外被
  对外被:PET   0.60 mm 柔性PVC, 颜色 - 黑 直径: 6.00±0.20 mm
  对外径:1.96*3.55mm 参考   印字
  对的标识:第1对整个长度标识#1 ,第2对整个长   E258654 AWM STYLE 20276 24AWG Ⅰ/Ⅱ A/B 80℃
                   度标识 #2   30V VW-1 CSA TYPE AWM 24AWG Ⅱ A/B 80℃ 30V

  FT4 KSHS-11-24-002 KINGSIGNAL xxxxM

电气性能

  功能适用(GHz)   5
  差模阻抗(Ohms)   100±5
  延时差(对内,ps/m)   <10
  NEXT(dB, @3.2GHz)   <-30
  衰减
           频率(GHz)   衰减(dB/m Max)
                   1.60   1.43
                   3.20   2.10

物理特性

  弯曲半径   5 * OD Min
  操作温度(℃)   -40~+85
  储存温度(℃)   -25~+65
