- · KSHS-11-24-002 V6高速率电缆
- · KSHS-11-24-002 V4高速率电缆
- · KSHS-11-24-002 V2高速率电缆
- · KSHS-01-28-007(DVI-D)高速率电缆
- · HSC1.3-30AWG(A128)高速率电缆
- · HSC1.3-30AWG(A96)高速率电缆
高频线缆, 100Ω, 2对, 24AWG, PVC 外被
UL 758, Page 20276; CSA22.2 No.210 符合 VW-1 / FT4

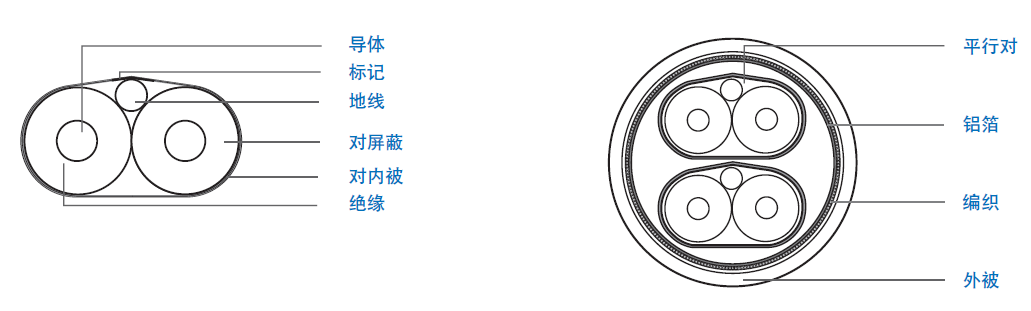

结构
| 平行对 | 成缆 |
| 导体：24 AWG 单根镀银铜线, 外径0.508 mm | 半成品：2 对 (#1-2) 一起成缆 |
| 绝缘：0.57 mm of FPE, 外径：1.66 mm, 颜色 - 本色 | 内屏蔽：双面铝箔，重叠率 25%参考 |
| 对：扁平及平行 | 编织 |
| 地线：24 AWG 单根镀锡铜线, 外径0.515 mm | 外屏蔽：38 AWG 镀锡导体，重叠率 80% |
| 对屏蔽：铝箔麦拉带, 铝面朝内，颜色 - 蓝 | 外被 |
| 对外被：PET | 0.60 mm 柔性PVC, 颜色 - 黑 直径： 6.00±0.20 mm |
| 对外径：1.96*3.55mm 参考 | 印字 |
| 对的标识：第1对整个长度标识#1 ，第2对整个长 | E258654 AWM STYLE 20276 AWM Ⅰ/Ⅱ A/B 80℃ |
| 度标识 #2 | 30V KSHS-11-24-002 KINGSIGNAL xxxxM |
电气性能
| 绝缘电阻(MOhms/km, Min) | 100 |
| 介电强度(kV/2S) | 0.9 |
| 导体直流电阻(Ohms/km @ 20℃, Max) | 93 |
| 差模阻抗(Ohms @ TDR ) | 100±5 |
| 延时(ns/ft) | Nom.1.55 |
| 延时差(对内, ps/10m, Max) | 100 |
| 延时差(对间, ps/10m, Max) | 400 |
| 电容(pF/m@ 1MHz) | Nom. 43 |
| 衰减 (SDD21) | |
| 频率(GHz) | 衰减(dB/10m Max) |
| 0.60 | 6.5 |
| 1.25 | 10.0 |
| 2.50 | 14.0 |
| 5.00 | 21.0 |
| 7.00 | 27.2 |
| 10.00 | 38.0 |
物理特性
| 弯曲半径 | 5 * OD Min |
| 操作温度(℃) | -40~+85 |
| 储存温度(℃) | -25~+65 |
