高频线缆, 100Ω, 2对, 24AWG, PVC 外被
UL 758, Page 20276; CSA22.2 No.210 符合 VW-1 / FT4

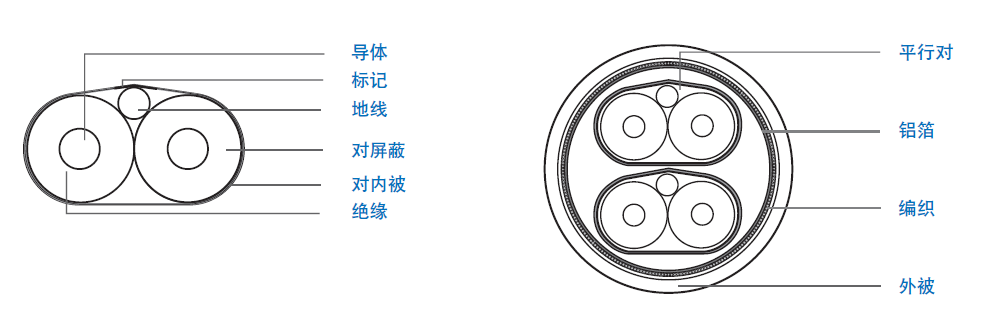

结构

  平行对   编织
  导体:24 AWG 单根镀银铜线, 外径0.508 mm   外屏蔽:38 AWG 镀锡导体,重叠率 80%
  绝缘:0.57 mm of FPE, 外径:1.66 mm, 颜色 - 本色   外被
  对:扁平及平行   0.60 mm 柔性PVC, 颜色 - 黑 灰色
  地线:24 AWG 单根镀锡铜线, 外径0.515 mm   直径:6.00±0.20 mm
  对屏蔽:铝箔麦拉带, 铝面朝内,颜色 - 蓝   印字
  对外被:PET   方利来:HIGH-SPEED 24AWG CABLE
  对外径:1.96*3.55mm 参考   2PAIR xxxxM
  对的标识:第1对整个长度标识#1 ,第2对整个长   华为:E258654 AWM STYLE 20276 24AWG
                   度标识 #2   Ⅰ/Ⅱ A/B 80℃ 30V VW-1 CSA TYPE AWM
  成缆   24AWG Ⅱ A/B 80℃ 30V FT4 KSHS-11-24-002
  半成品:2 对 (#1-2) 一起成缆   KINGSIGNAL xxxxM
  内屏蔽:双面铝箔,重叠率 25%参考

电气性能

  绝缘电阻(MOhms/km, Min)   100
  介电强度(kV/2S)   0.9
  导体直流电阻(Ohms/km @ 20℃, Max)   93
  差模阻抗(Ohms @ TDR )   100±5
  延时(ns/ft)   Nom.1.55
  延时差(对内, ps/10m, Max)   100
  延时差(对间, ps/10m, Max)   400
  电容(pF/m@ 1MHz)   Nom. 43
  衰减 (SDD21)
           频率(GHz)   衰减(dB/10m Max)
                   0.60   6.5
                   1.25   10.0
                   2.50   14.0
                   5.00   21.0
                   7.00   27.2
                   10.00   38.0

物理特性

  弯曲半径   5 * OD Min
  操作温度(℃)   -40~+85
  储存温度(℃)   -25~+65
